HD-SF6II在線監測-系統主機

 技術特點

●環境中SF6氣體濃度檢測功能

●環境中氧氣濃度檢測功能

●環境中溫、濕度檢測功能

●環境中所有監測點的遙測和遙信實時顯示功能

●環境中所有監測點報警信息實時顯示功能

●定值整定功能

●SF6氣體濃度超標和缺氧報警功能

●缺氧或SF6濃度超標，強制排風功能

●報警時風機自動啟動功能

●定時自動排風功能

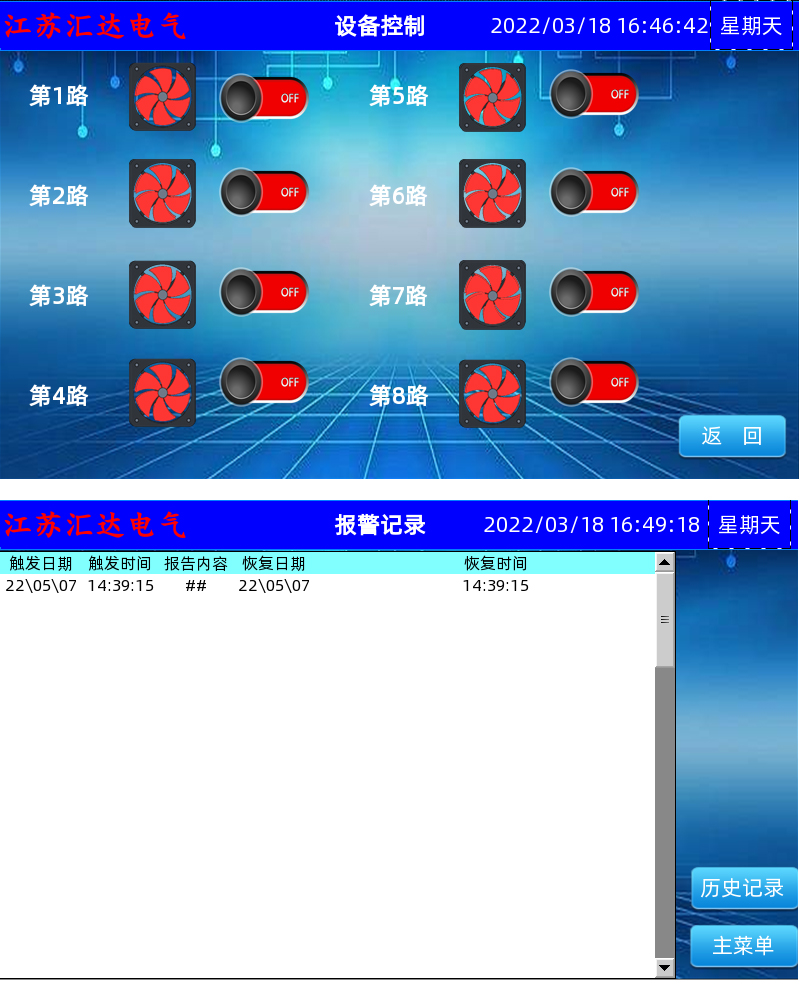

●手動強制開啟或關停全部風機,

●歷史數據查詢、顯示和存儲功能

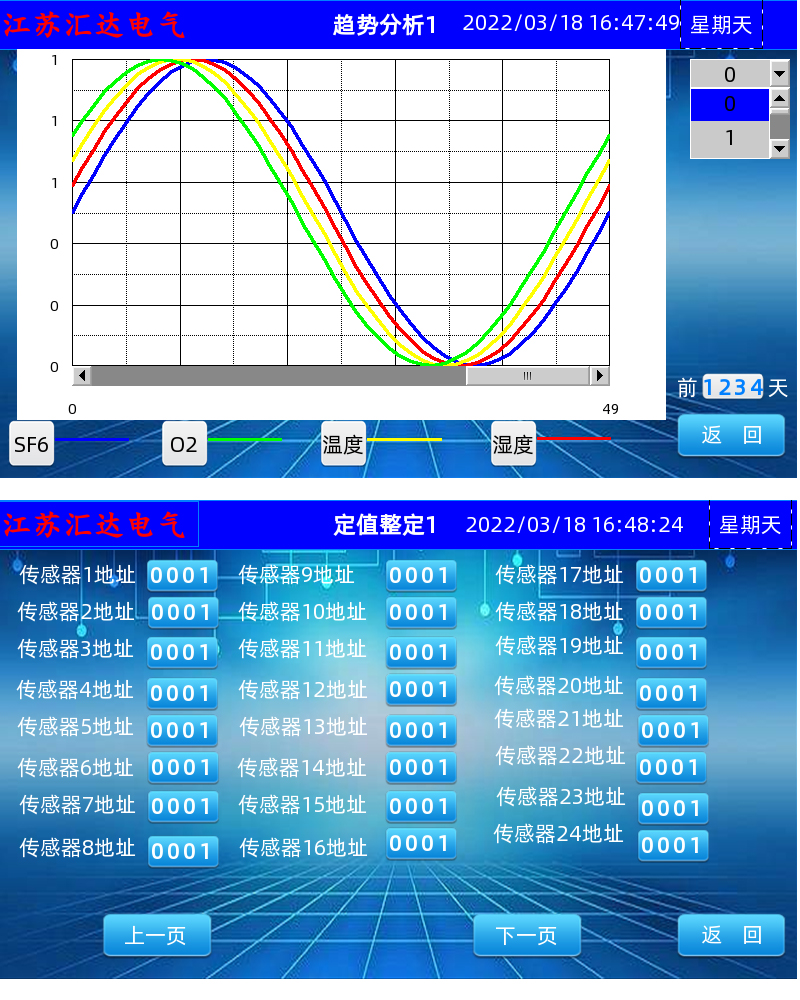

●遙測值歷史曲線趨勢查詢、顯示功能

●進入GIS室自動播報當前環境狀態功能

●不同區域多監測點配置功能

●多點組網功能，可 提供通訊規約與變電站后臺數據庫對接(預留)

●提供通用通信接口，預留 與后臺監控及消防系統對接功能(預留)

●報警信息存儲、記錄功能

●聲光、語音報警功能

●遠程報警功能

●人體紅外探測感應功能

●數據遠傳功能

  技術參數

☆ 工作電壓: ACDC 220V+10%,50Hz

☆ 功耗:額定電壓下< 10W

☆ 精度等級:2.5級

☆ SF6氣體濃度測量范圍:0～3000μV/V（ppm） 優于 50μV/V

☆ SF6濃度超限報警點: 1000ppm (國標值)，精度 <5%FS

☆ 氧氣含量檢測范圍:0～25% 精度：±1%

☆ 缺氧報警點: 18% (國標值)，精度< 1%FS

☆ 溫度檢測范圍: -40～＋125℃ 精度：±1%

☆ 監測歷史數據存儲能力: 500 萬條;

☆ 觸摸顯示屏大小: 7-10 英寸（可選）

☆ 通信接口：RS485

☆ 通信規約：Modbus 協議 RTU 傳輸 CRC16 校驗

☆ 主機與探測單元安裝方式:壁掛式等多種方式

☆ 工作環境溫度:-25C~70C

☆ 工作環境濕度:<95%

☆ 外型尺寸為：250mm×340mm×75mm

☆  按照GBT 17626規定和方法測試本裝置的電磁兼容性能指標:

靜電放電，4 級

射頻電磁場輻射抗擾度，3 級

電快速瞬變脈沖群抗擾度，4 級

浪涌(沖擊)抗擾度，4級

射頻場感應的傳導騷擾抗擾度，3 級

工頻磁場抗擾度，5 級

脈沖磁場抗擾度，5 級

阻尼振蕩磁場抗擾度，5 級

電壓暫降和短時中斷抗擾度，60%UT， 持續10個周波;

☆ 按照GB/T 11287. GB/T 14573規定和方法測試本裝置的機械性能指標:

振動響應：                1級

振動耐久：                1級

沖擊響應：                1級

沖擊耐久：                1級

碰撞：                    1級
